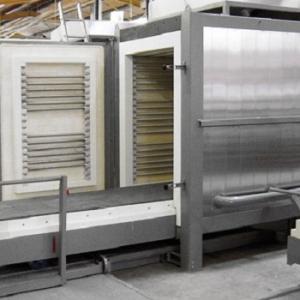

Технические характеристики модели HWE 3000:
- Внутренние размеры: (ШxГxВ) примерно: 1000 x 3000 x 1000 мм
- Внешние размеры: (ШxГxВ) примерно: 1800 x 3000 x 2000 мм
- Объем: 3000 литров
- Потребляемая мощность: 160 кВ
- Потребляемый ток: 235 Ампер
- Напряжение питания: 3 фаз. 400 В переменного тока
- Максимальная температура обжига Tmax: 1400°C
- Рабочая температура: 1350°C
- Для использования в следующих условиях окружающей среды:
- Температура: от -5°C до +45°C
- Влажность < 80%, без конденсации
- Цикл обжига: холодный / холодный
- Атмосфера в камере обжига: окислительная
- Вес в упаковке: 1500 кг
- Высота загрузки: 600 мм
- Вес печи примерно: 3900 кг
- Печь спроектирована и произведена в соответствии с DIN EN 746-1
- Гарантийный срок 12 месяцев (кроме изнашиваемых частей)
Характеристики конструкции:
- Листы для вентиляции из нержавеющей стали
- Поверхность из нержавеющей стали без покрытия
- Дверные петли из нержавеющей стали V2A
- Защита от коррозии и низкой температуры наружного воздуха за счет встроенной вентиляции, обшивки листами из нержавеющей стали дверцы печи, задней и боковых сторон.
- Вытяжные заслонки на верхней части печи, регулируются вручную с левой стороны
- Заслонки подачи воздуха на боковой поверхности печи, регулируются вручную с левой стороны

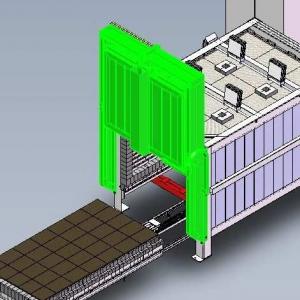

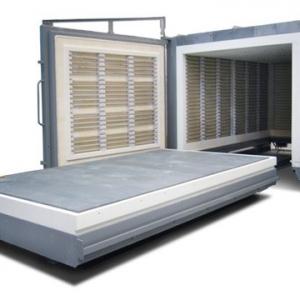

- Рельсовая тележка
Характеристики теплоизоляции:
- 3-х слойная изоляция, легковесные огнеупорные кирпичи в камере обжига
- Надежное закрепление легковесных огнеупорных кирпичей
- Потолочная система "ROHDE" (запатентованная)
- Эластичное покрытие двери
Характеристики электрооборудования:
- Все электрические соединения устанавливаются в отдельном распределительном шкафу
- Печь соединяется с блоком управления проводом длиной 3 м
- 5-сторонний нагрев с оптимальным распределением внутри камеры обжига
- Канталовые нагревательные элементы надежно закреплены поддерживающими стержнями из альсинта
- Платиновая/ платино-родиевая 10 % термопара надежно закреплена
- Система переключения режимов соответствует стандартам DIN EN 60519 – безопасность электронных компонентов для регулировки нагрева
- Надежный контактор
- Изолированные провода с высокой термостойкостью
- Надежная блокировка двери с автоматическим отключением
- Дистанционный переключатель
- Мы используем высококачественные электронные компоненты только известных производителей

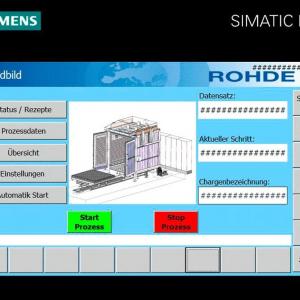

Контроллер процессов Siemens S7-1200:
- Управление посредством TP 700 Comfort Panel 7 "Touch TFT Widescreen
- Пользовательский интерфейс ROHDE, может программироваться индивидуально, по Вашим потребностям
- Для установки значений для каждого раздела программы до 8 коммутационных выходов
- Регулируемые зоны контроля для каждого раздела программы
- Обзор кривой обжига
- Архив сообщений статусов системы
- Отображение процесса и обработки информации с помощью четких изображений
- Пользовательское управление
- Возможна архивация процессов при помощи хаба USB или внешнего накопителя
